| Lugar de origem: | China |
|---|---|
| Marca: | ELECMAN |
| Número do modelo: | ES-400 |
| Quantidade de ordem mínima: | 100 PCes |
| Preço: | Negotiate |
| Detalhes da embalagem: | Embalado nos pacotes com saco tecido |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 10000 PCes/dia |
| Material: | Aço (Q235) | Revestimento de superfície: | A PÁGINA/HDG/POR EXEMPLO/pó revestiu/liso/de alumínio/de aço inoxidável |
|---|---|---|---|
| Tipo: | tipo liso | Tamanho: | 1-5/8” * 1" (41*25mm) |
| comprimentos padrão: | 10" (3,05 m) & 20" (6,09 m) | Espessura: | 12 GA (2.6mm) |
| Realçar: | Q235 canal do suporte de 20 ft,SOLDADO canal do suporte de 20 ft,Canal de aço do suporte do soldado |
||

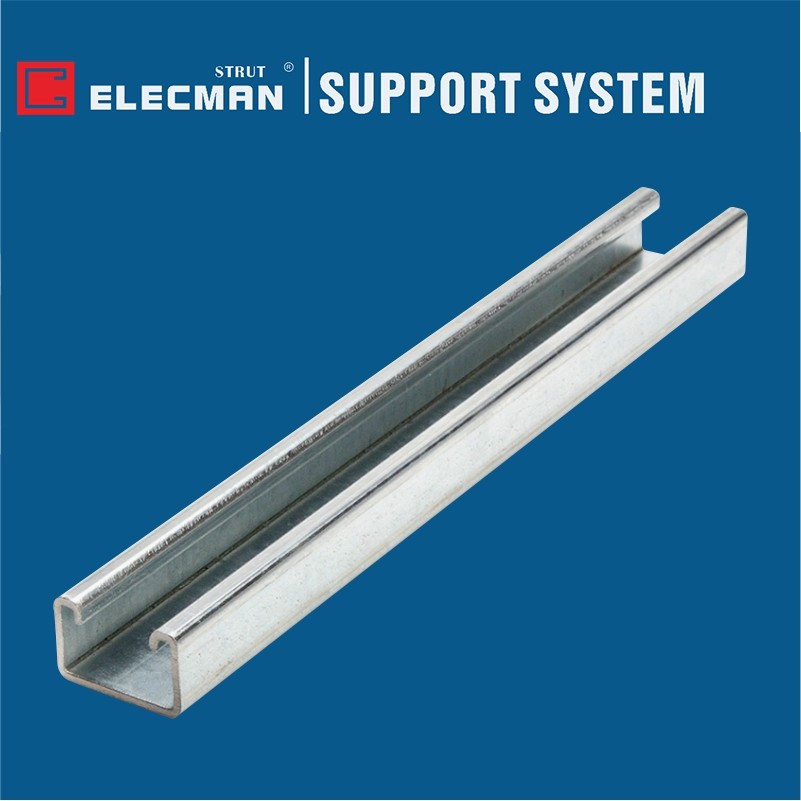

® 1-5/8 de ELECMAN” * 1" (41*25mm) galvanizou o canal de aço ES-400 do suporte
Aplicações
ELECMAN® 1-5/8” * 1" (41*25mm) galvanizou o canal de aço ES-400 do suporte é projetado para aplicações estruturais, canais do suporte é usado tipicamente para canais, suspensão das tubulações, canalizações e equipamento. Podem ser interconectados e fixado usando porcas do suporte.
Características
A vantagem principal do canal do suporte na construção é que há muitas opções disponíveis para comprimentos rapidamente e facilmente de conexão junto e outros artigos ao canal do suporte, usando os vários prendedores e parafusos suporte-específicos especializados. Pode ser montada muito rapidamente com ferramentas mínimas e somente trabalho moderadamente treinado, que reduz custos significativamente em muitas aplicações. Uma instalação do canal do suporte igualmente pode frequentemente ser alterada ou adicionar-a relativamente facilmente se necessária.
Dados da especificação
ELECMAN fornece 1-5/8 sem redução” * 1" (41*25mm) galvanizou o canal de aço ES-400 do suporte.
| Propriedades da seção | 1-1 LINHA CENTRAL | 2-2 LINHA CENTRAL | ||||||
| Cat.# | WT/FT | ÁREA | Ix | Sx | Rx | Iy | Sy | Relé |
| Libras. | SQ.IN. | no ⁴ | no ³ | em | no ⁴ | no ³ | em | |
| ES-400 | 1,43 | 0,421 | 0,052 | 0,089 | 0,350 | 0,159 | 0,195 | 0,613 |
| O feixe permissível carrega - o período nas polegadas | ||||||||||||
| Cat.# | ESFORÇO | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" |
| ES-400 | 1/240 | 750 | 600 | 500 | 430 | 370 | 300 | 250 | 210 | 190 | 170 | 150 |
| *** | 560 | 390 | 280 | 220 | 140 | 100 | 70 | 50 | 40 | 35 | ||
| CARGA 1.TOTAL ESTÁTICA nas libras. a linha 2.Upper é MÁXIMA - CARGA UNIFORME PERMISSÍVEL que cria o esforço de dobra de 25000 libras por polegada quadrada sobre a X-linha central baseada na condição SIMPLES do FEIXE. a linha 3.Lower mostra a CARGA UNIFORME TOTAL que produz uma deflexão do 1/240th do PERÍODO (isto é: ½. Def. para 120" período) valores 4.Multiply na linha superior por 0,5 para obter CENTRO PERMISSÍVEL A CARGA CONCENTRADA em um esforço de 25000 libras por polegada quadrada. Deflexão por 0,8. Carga 5.* limitada pela tesoura da solda de ponto. 6.For perfurou o canal, reduz-se para soldar cargas limitadas por 0,75 devido a 4" afastamento da solda. 7. carga do *** controlada pelo esforço de um projeto de 25.000 libras por polegada quadrada. |
||||||||||||
| Cargas de coluna permissíveis - altura Unsupported da coluna nas polegadas | ||||||||||||
| Cat.# | 24" | 30" | 36" | 42" | 48" | 60" | 72" | 84" | 96" | 108" | 120" | |
| ES-400 | 7350 | 6765 | 6240 | 5555 | 4750 | 3260 | 2265 | 1665 | *** | *** | *** | |
|
1. AS CARGAS de COLUNA são cargas axiais permissíveis aplicadas no centroide da seção. As cargas aplicadas na cara do entalhe devem ser reduzidas para a excentricidade. 2. AS CARGAS de COLUNA PERMISSÍVEIS mostradas são baseadas em uma prática de planejamento padrão eficaz do fator de comprimento K=0.8 exigida para a avaliação de outras circunstâncias. |
||||||||||||
Informação de embalagem
A embalagem é embalagem tão importante, boa pode ajudar clientes a melhorar a imagem de tipo, boa embalagem igualmente pode ajudar clientes a armazenar bem os produtos por um tempo mais longo. Os canais do suporte de ELECMAN® são embalados geralmente nos pacotes, pacotes pequenos ou os pacotes grandes estão ambos disponíveis. ELECMAN pode seguir todas as exigências de embalagem dos clientes.
