| Lugar de origem: | CHINA |
|---|---|
| Marca: | ELECMAN |
| Certificação: | UL |
| Número do modelo: | RSC |
| Quantidade de ordem mínima: | 100 PCes |
| Preço: | Negotiate |
| Detalhes da embalagem: | Embalado nos pacotes com saco tecido |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 10000 PCes/dia |
| Materiais: | Aço carbono (Q195) | Revestimento de superfície: | galvanizado a quente |
|---|---|---|---|
| Tipo: | Tipo de parede espessa | Tamanho: | 1/2” a 6" |
| Duração: | 10 pés, 3,05 m | Conexão: | Conexão rosqueada |
| Realçar: | RSC Conduto de cabo elétrico,UL6 HDG Conduto de aço rígido,2 polegadas RSC condutor |
||

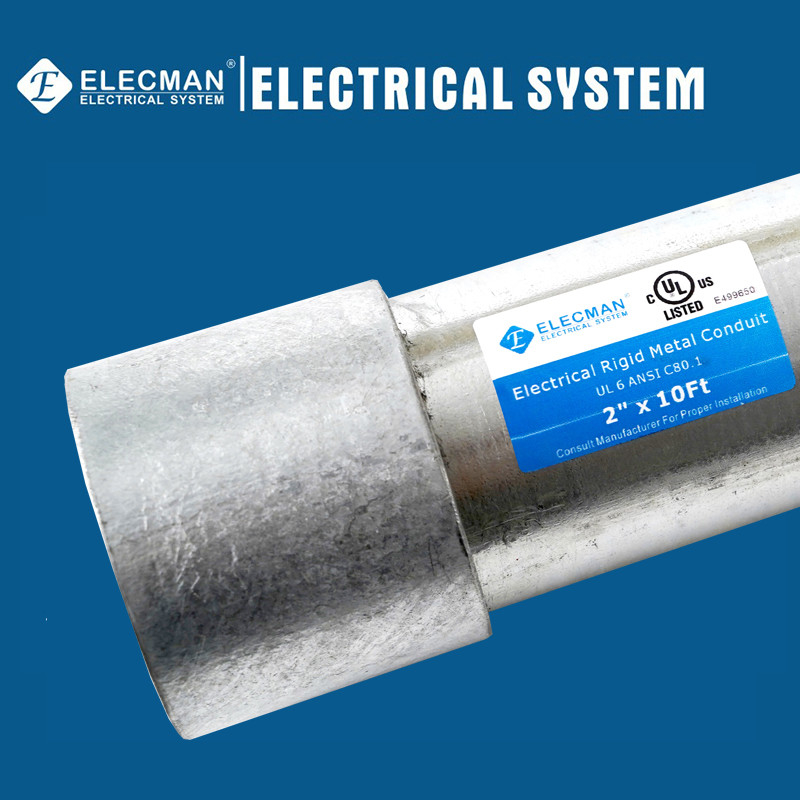

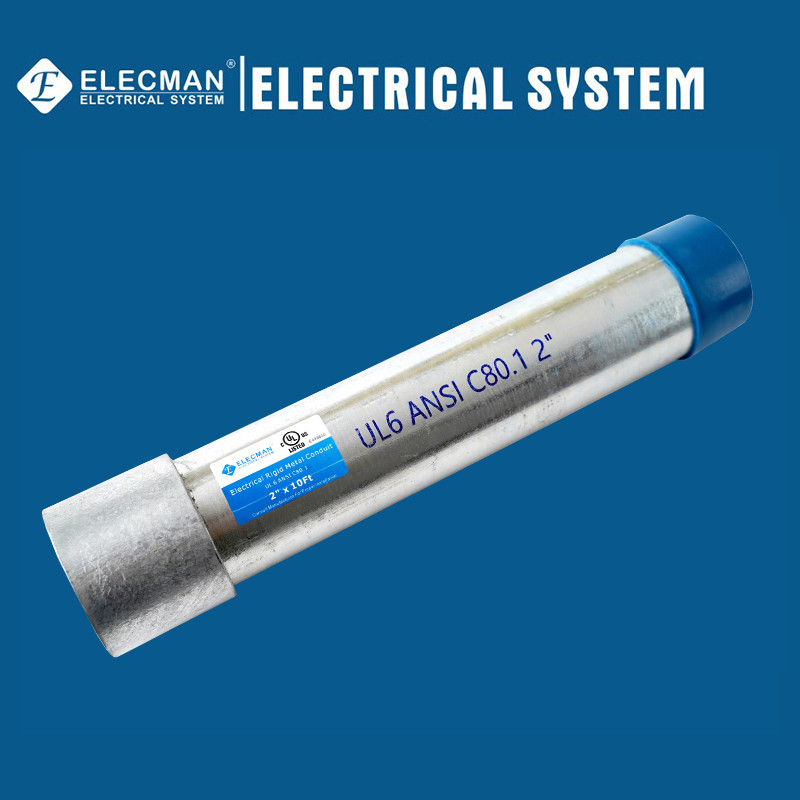

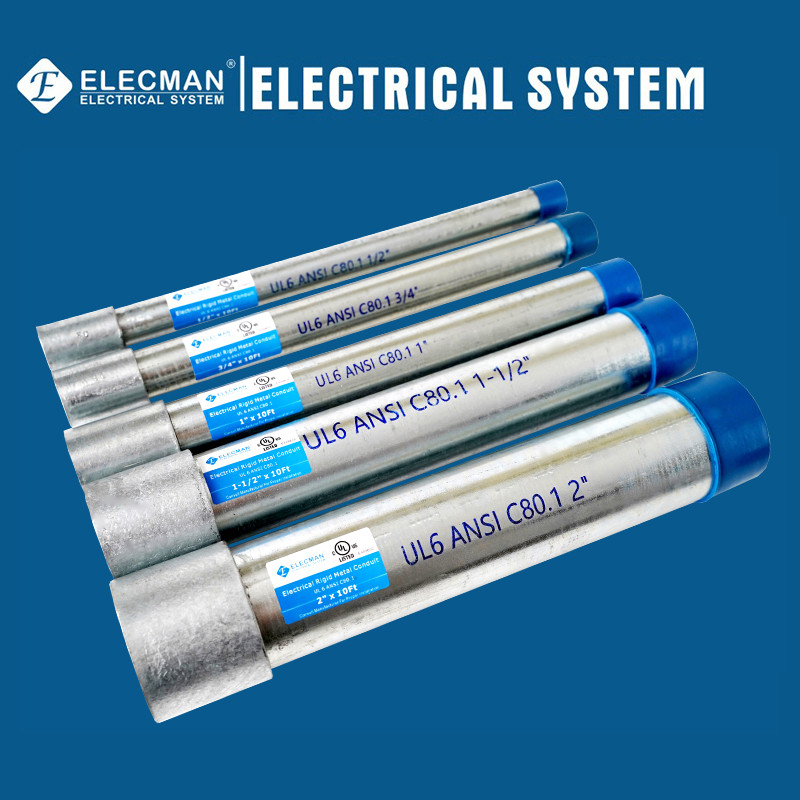

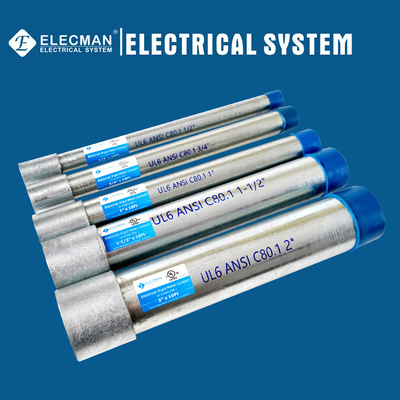

ELECMAN ®2 polegadas UL6 HDG Rígido Conduto de Aço (RSC Conduto) Conduto de Cabo Elétrico
Aplicações
ELECMAN®Rigid Steel Conduit (RSC) is a threadable raceway of circular cross section designed for the physical protection and routing of conductors and cables and for use as an equipment grounding conductor when installed with its integral or associated coupling and appropriate fittings.
Características
Certificações e conformidade
ELECMAN®UL6 aço estrutural de carbono Conduto de aço rígido (conduto RSC)devem ser de aço carbono, soldado eletricamente, galvanizado e produzido de acordo com as seguintes especificações:
- Não.
- Não.
Dados das especificações
ELECMAN®UL6 aço estrutural de carbono Conduto de aço rígido (conduto RSC)estão listados na Norma UL de Segurança 6 e fabricados em conformidade com o ANSI C80.6Os pormenores devem corresponder ao quadro 1.
| Tabela 1 | |||||||
| CAT # | Tamanho das transacções | Diâmetro exterior | Espessura da parede | Duração | |||
| Por centímetro | mm | Por centímetro | mm | Pés | mm | ||
| RSC050 | 1/2" | 0.840 | 21.34 | 0.104 | 2.64 | 10 | 3050 |
| RSC075 | 3/4" | 1.050 | 26.67 | 0.107 | 2.72 | 10 | 3050 |
| RSC100 | 1 " | 1.315 | 33.40 | 0.126 | 3.20 | 10 | 3050 |
| RSC125 | 1-1/4" | 1.660 | 42.16 | 0.133 | 3.38 | 10 | 3050 |
| RSC150 | 1 1/2" | 1.900 | 48.26 | 0.138 | 3.51 | 10 | 3050 |
| RSC200 | 2 " | 2.375 | 60.33 | 0.146 | 3.71 | 10 | 3050 |
| RSC250 | 2 1/2" | 2.875 | 73.03 | 0.193 | 4.90 | 10 | 3050 |
| RSC300 | 3 cm | 3.500 | 88.90 | 0.205 | 5.21 | 10 | 3050 |
| RSC350 | 3 1/2" | 4.000 | 114.30 | 0.215 | 5.46 | 10 | 3050 |
| RSC400 | 4" | 4.500 | 114.30 | 0.225 | 5.72 | 10 | 3050 |
| RSC500 | 5" | 5.563 | 141.30 | 0.245 | 6.22 | 10 | 3050 |
| RSC600 | 6" | 6.625 | 168.30 | 0.268 | 6.80 | 10 | 3050 |
| Observações: Tolerâncias aplicáveis | |||||||
| Comprimento: 10 pés ± 1/5 de polegada. 3050 mm ± 5,08 mm. | |||||||
| Diâmetro externo: 1/2" a 2" ± 0,015 in. 2-1/2" a 4" ± 0,025 polegadas (73 mm ± 0,64 mm). 5" a 6" ± 1%. |
|||||||
Matéria-prima
ELECMAN ® Rigid Steel Conduit (RSC) é fabricado a partir de aço estrutural de carbono (Q195).
Composição química
O tipo de aço e a sua composição química (análise de fusão) devem estar em conformidade com o quadro 2.
| Tabela 2 | |||||||
| Tipo | Grau | Composição química, em % | Método de desoxidação | ||||
| C | - Não | Sim | S | P | |||
| Número máximo | |||||||
| Q195 | - | 0.06-0.12 | 0.25-0.50 | 0.3 | 0.05 | 0.045 | F |
Processo de Fabricação
ELECMAN ® Rigid Steel Conduit (RSC) é fabricado de acordo com o seguinte processo de produção:
Controle de qualidade
Todos os funcionários da ELECMAN sabem profundamente que o valor central da ELECMAN é fornecer produtos de alta qualidade aos clientes, é por isso que os departamentos de QC da ELECMAN têm um processo de controle de qualidade muito rigoroso,da matéria-prima aos produtos, ELECMAN departamento QC supervisionar cada processo, certifique-se de que cada processo seguir o padrão, para RSC conduto, departamento QC precisam inspecionar as dimensões, linha de soldagem,revestimentos de zinco e características de dobra.
Informações sobre a embalagem
Os condutos RSC são embalados em feixes com sacos tecidos, também podemos colocar os clientes ′′ autocolante em tubos, em sacos tecidos,Vamos colocar um grande adesivo com informações detalhadas para os clientes distinguir diferentes tamanhosPara obter informações sobre a embalagem, consulte o Quadro 3.
| Quadro 3 | ||||||
| CAT # | Tamanho das transacções | - Uma overdose. | Espessura | Peso | Embalagem | |
| mm | mm | kgs | Peças/pequeno pacote | pequeno pacote/grande pacote | ||
| RSC050 | 1/2" | 21.34 | 2.64 | 3.479 | 1 | 169 |
| RSC075 | 3/4" | 26.67 | 2.72 | 4.419 | 1 | 127 |
| RSC100 | 1 " | 33.40 | 3.20 | 6.769 | 1 | 91 |
| RSC125 | 1-1/4" | 42.16 | 3.38 | 9.472 | 1 | 61 |
| RSC150 | 1 1/2" | 48.26 | 3.51 | 10.939 | 1 | 37 |
| RSC200 | 2 " | 60.33 | 3.71 | 14.873 | 1 | 37 |
| RSC212 | 2 1/2" | 73.03 | 4.90 | 23.184 | 1 | 19 |
| RSC300 | 3 cm | 88.90 | 5.21 | 29.921 | 1 | 19 |
| RSC350 | 3 1/2" | 101.60 | 5.46 | 39.484 | 1 | 15 |
| RSC400 | 4" | 114.30 | 5.72 | 42.942 | 1 | 10 |
| RSC500 | 5" | 141.30 | 6.22 | 63.194 | 1 | 6 |
| RSC600 | 6" | 168.30 | 6.80 | 82.599 | 1 | 6 |
| Nota: Pode ser embalado de acordo com os requisitos de embalagem do cliente | ||||||
